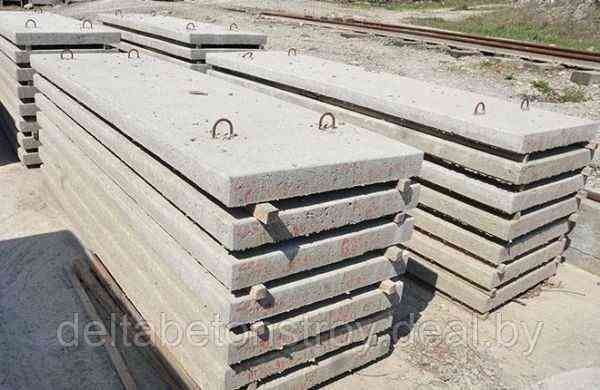

Плиты перекрытия лоток П18-8

Плиты перекрытия лотков Плита перекрытия лотков применяется при обустройстве под- и надземных коммуникационных каналов, проложенных при помощи лотковых элементов. Перекрывать их специальными плитами необходимо для того, чтобы: обеспечить герметичность каналов; защитить коммуникации от воздействия агрессивных факторов окружающей среды. Конструкция Конструктивно плита перекрытия лотков выполнена в виде трапеции, у которой верхняя плоскость немного меньше нижней. Это дает возможность равномерно распределять вертикальную нагрузку, что позволяет перекрывать с их помощью каналы, проложенные под железнодорожными путями и автомобильными дорогами. Глубина залегания перекрываемых с их помощью каналов ограничивается диапазоном от 0,5 до 6 метров. Значительные вертикальные нагрузки, воздействующие на плиты перекрытия лотков в процессе эксплуатации, требуют от ее конструкции высоких прочностных характеристик (класс прочности на сжатие не ниже В25). Такая прочность конструктивно обеспечивается применением: особотяжелого бетона марок М200...М300; армирующего каркаса, изготовленного из высокопрочной стальной арматуры класса A-I...A-III и сварной проволочной сетки. Слой бетона, защищающего армирующий каркас должен быть не менее 15 -20 мм. Морозостойкость конструкции и ее защита от коррозии обеспечиваются с помощью специальных присадок и составов, предохраняющих составные части изделия от влияния агрессивных сред. Герметичность защищаемых каналов обеспечивается за счет большой массы плиты перекрытия, которая составляет 730 кг. При этом большой вес препятствует ее скольжению по поверхности лотка. Для установки плит применяют строительную технику. Для осуществления погрузочно-разгрузочных и монтажных работ в плите предусмотрены специальные строповочные отверстия. В отдельных случаях плиты перекрытия лотков оснащаются транспортировочными петлями. Крепление плит осуществляется специальными скобами, которые соединяются с лотком при помощи сварки. После этого место сварки обрабатывают антикоррозионной мастикой. Хранение и транспортировка плит перекрытия лотков Хранят плиты перекрытия лотков в штабелях, высотой, не более 2,5 м. Под нижний ряд плит устанавливают прокладки, толщина которых составляет не менее 30 мм. Такие же прокладки устанавливают между изделиями, уложенными в штабель. Транспортируют плиты любым видом транспорта, устанавливая их «на ребро». При этом между ними (в местах расположения строповочных отверстий или монтажных петель) устанавливают деревянные прокладки.
